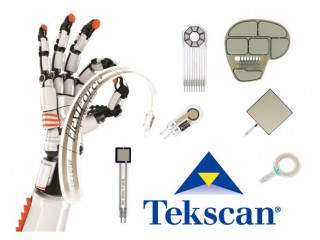

Tekscan觸覺傳感器

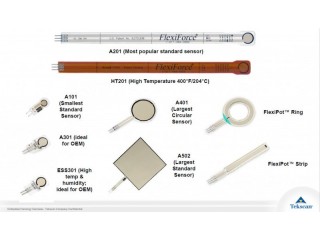

1、標準產品系列：
2、定制產品：可以任意形狀、任意大小
Tekscan壓力分布測量系統
Tekscan成立于1987，位于美國波士頓。Tekscan薄膜壓力分布測試系統的領導者，通過使用撓性薄膜感測片來測量兩個接觸面間的壓力分布，輔以定制的數據采集器和軟體分析工具，能夠深入了解縫隙間的壓力分布問題所在，優化產品設計、品質與生產等。Tekscan的壓力測量系統利用薄而靈活的傳感器測量兩個表面之間的接口壓力。由此產生的數據和分析工具提供見解，以增強產品設計、制造、質量和研究。一套測量系統包括：測量片、數據采集器和軟件。
Tekscan成立于1987，位于美國波士頓。Tekscan薄膜壓力分布測試系統的領導者，通過使用撓性薄膜感測片來測量兩個接觸面間的壓力分布，輔以定制的數據采集器和軟體分析工具，能夠深入了解縫隙間的壓力分布問題所在，優化產品設計、品質與生產等。
Tekscan的壓力測量系統利用薄而靈活的傳感器測量兩個表面之間的接口壓力。由此產生的數據和分析工具提供見解，以增強產品設計、制造、質量和研究。一套測量系統包括：測量片、數據采集器和軟件。
I-Scan壓力分布測量系統產品介紹
I-scan系統是一套強大的壓力分析工具，利用超薄且可彎曲的薄膜陣列式壓力傳感器，可以讓您實現獲取兩個接觸面之間靜/動態的力學參數，諸如：壓強、力、接觸面積、峰值力、峰值壓強、力度中心等。

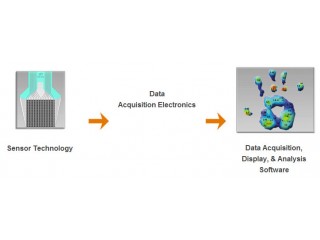

一套完整的標準版I-scan系統由數據采集器、專用分析軟件及薄膜陣列式壓力傳感器三部分組成。可以搭配上百款型號的壓力傳感器，輕松滿足多種實驗場景的測試需求。
感測片介紹
擁有200種以上的可撓式薄膜壓力感測片，具有不同的尺寸、形狀、解析度、溫度和壓力范圍（高達25,000 psi或1,700 bar）等，能符合您不同的應用需求。
高解析度：
多達248個感測點/cm2（1600個感測點/in2）
感測點間距Z窄只有0.6mm（0.02in.）
感應區域從3 mm x 3 mm (.12 in. x .12 in.)到1,734 mm x 1,768 mm (68 in. x 69 in.)
高溫感測片可承受高達200℃（392℉）
可依據客戶應用客製化感測片
數據分析軟件介紹
I-Scan?提供了壓力量測技術更全面且高質量的分布，使用者可以以多種格式顯示壓力分布數據。而軟體內也提供壓力云圖的即時顯示、記錄、回放與儲存等功能，另外，使用者也可以在軟體內創建分析框進行各種分析，也能將其導出為ASCII檔以便供其他軟體所使用。
1、主要功能
即時顯示2D、3D的壓力分布數據
圖表與數據分析（壓力、力量和面積）
能將數據已Excel檔案格式開啟
同時查看/比較多個測試結果
顯示峰值壓力與重心
輸出ASCII或AVI文件
2、圖形和數據分析
力量對時間的關係圖 – 右圖是測試期間的力量對時間圖表，用戶可以沿著x軸移動黑色指示線至需要研究的時間點。
每幀可用數據：
總力量
重心位置
峰值壓力
壓力分佈
感測片MAPs
3、可視化
貼近真實的數據
軟體中提供優化2D顯示的選項，讓點陣圖以平滑的曲線顯示，更貼近現實物體的形狀
提供三種內插法
1x1無差值
3x3差值
5x5差值
Tekscan壓力分布測量系統
Tekscan成立于1987，位于美國波士頓。Tekscan薄膜壓力分布測試系統的領導者，通過使用撓性薄膜感測片來測量兩個接觸面間的壓力分布，輔以定制的數據采集器和軟體分析工具，能夠深入了解縫隙間的壓力分布問題所在，優化產品設計、品質與生產等。Tekscan的壓力測量系統利用薄而靈活的傳感器測量兩個表面之間的接口壓力。由此產生的數據和分析工具提供見解，以增強產品設計、制造、質量和研究。一套測量系統包括：測量片、數據采集器和軟件。
?上一個： XARION激光超聲精密檢測系統
?下一個： GelSight視觸覺3D顯微系統
Tekscan成立于1987，位于美國波士頓。Tekscan薄膜壓力分布測試系統的領導者，通過使用撓性薄膜感測片來測量兩個接觸面間的壓力分布，輔以定制的數據采集器和軟體分析工具，能夠深入了解縫隙間的壓力分布問題所在，優化產品設計、品質與生產等。
Tekscan的壓力測量系統利用薄而靈活的傳感器測量兩個表面之間的接口壓力。由此產生的數據和分析工具提供見解，以增強產品設計、制造、質量和研究。一套測量系統包括：測量片、數據采集器和軟件。
I-Scan壓力分布測量系統產品介紹
I-scan系統是一套強大的壓力分析工具，利用超薄且可彎曲的薄膜陣列式壓力傳感器，可以讓您實現獲取兩個接觸面之間靜/動態的力學參數，諸如：壓強、力、接觸面積、峰值力、峰值壓強、力度中心等。
一套完整的標準版I-scan系統由數據采集器、專用分析軟件及薄膜陣列式壓力傳感器三部分組成。可以搭配上百款型號的壓力傳感器，輕松滿足多種實驗場景的測試需求。
感測片介紹
擁有200種以上的可撓式薄膜壓力感測片，具有不同的尺寸、形狀、解析度、溫度和壓力范圍（高達25,000 psi或1,700 bar）等，能符合您不同的應用需求。
高解析度：
多達248個感測點/cm2（1600個感測點/in2）
感測點間距Z窄只有0.6mm（0.02in.）
感應區域從3 mm x 3 mm (.12 in. x .12 in.)到1,734 mm x 1,768 mm (68 in. x 69 in.)
高溫感測片可承受高達200℃（392℉）
可依據客戶應用客製化感測片
數據分析軟件介紹
I-Scan?提供了壓力量測技術更全面且高質量的分布，使用者可以以多種格式顯示壓力分布數據。而軟體內也提供壓力云圖的即時顯示、記錄、回放與儲存等功能，另外，使用者也可以在軟體內創建分析框進行各種分析，也能將其導出為ASCII檔以便供其他軟體所使用。
1、主要功能
即時顯示2D、3D的壓力分布數據
圖表與數據分析（壓力、力量和面積）
能將數據已Excel檔案格式開啟
同時查看/比較多個測試結果
顯示峰值壓力與重心
輸出ASCII或AVI文件
2、圖形和數據分析
力量對時間的關係圖 – 右圖是測試期間的力量對時間圖表，用戶可以沿著x軸移動黑色指示線至需要研究的時間點。
每幀可用數據：
總力量
重心位置
峰值壓力
壓力分佈
感測片MAPs
每個感測片有不同的形狀、面積與感測點數，因此會搭配一份的MAP驅動文件，以使每個感測片在系統內能正常運作。
3、可視化
貼近真實的數據
軟體中提供優化2D顯示的選項，讓點陣圖以平滑的曲線顯示，更貼近現實物體的形狀
提供三種內插法
1x1無差值
3x3差值
5x5差值
4、數據表
I-Scan內含新的「數據表」功能，可將數據整合進Microsoft Excel表內，并在Tekscan內開啟單個Excel電子表格以查看數據，也可以直接在Tekscan軟體內進行Excel的自定義計算。
