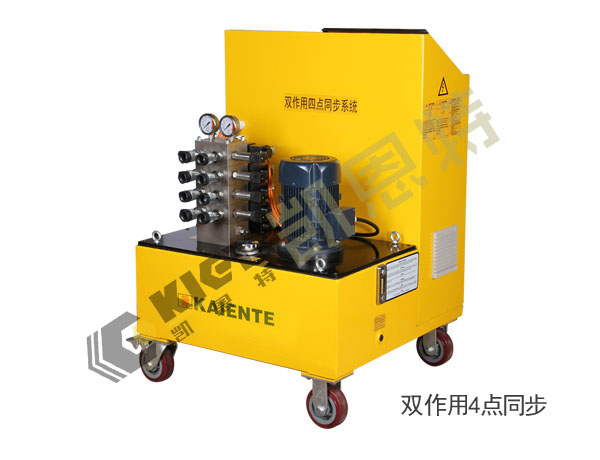

江蘇凱恩特PLC脈寬控制同步頂升液壓系統

PLC同步頂升液壓系統結構簡述：

本系統中的液壓泵站采用柱塞泵，泵站上安裝有平衡閥，可靠的保證液壓千斤頂在頂升和降落時都處于進油調速控制，緩解了油缸升降切換過程中液壓沖擊對同步精度的影響，同時平衡閥可以無泄漏的鎖住液壓千斤頂，在意外停電時能保證油缸不會自由下滑，使液壓千斤頂所承負載不會處于失控境地。系統中還安裝有壓力變送器檢測裝置和位移檢測裝置，當液壓千斤頂移動時，壓力檢測裝置就可以實時精確地測定液壓千斤頂所承受的負荷；同時位移檢測裝置可測定液壓千斤頂的實時位移。

本電氣控制系統的特點是控制器主要由西門子PLC組成，各液壓千斤頂的壓力傳感器和位移傳感器將各自信號送至PLC中進行監控，根據主控臺發來的操作指令，驅動閥組，輸出壓力油使相應的液壓千斤頂運動。PLC根據檢測到的壓力值和位移值，不斷修正位移誤差，保持各頂負載同步均衡。
