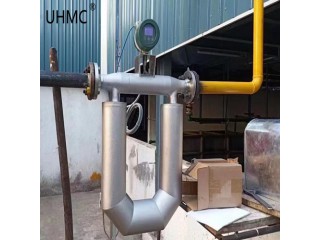

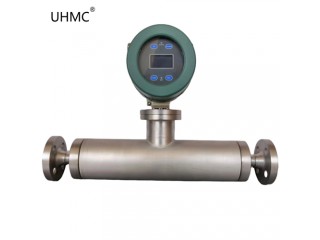

科里奧利質量流量計是由傳感器和變送顯示器組成。傳感器敏感元件是測量管。測量管的形狀有Ω管形、S形管、直形管等。各種傳感器的工作原理是一樣的：通過激勵線圈使測量管振動，流體在振動管內產生科氏力，由于測量管進出側所受的科氏力方向相反，所以測量管會產生扭曲，進而產生相位差，通過進出側檢測線圈測出流體流過進出側檢測線圈時產生的兩個正弦波間的時間差，質量流量與這個時間差成正比，這個時間差經信號運算處理后可得質量流量。變送器把來自傳感器的電信號轉換輸出與流量和密度成比例的4-20mA電流信號，變送器也可通過一定的通訊協議實現與DCS系統的通訊。
在質量流量計中，測量管在激勵線圈的激勵下，以系統的固有頻率作擺振。振動系統的振動頻率和管內的流體密度的平方根成反比，通過測量振動頻率就可以實現對流體密度的測量。在質量流量計的傳感器中裝測溫?zé)犭娮瑁裳a(bǔ)償測量管因溫度變化而引起的剛性變化。
科里奧利質量流量計選型規格
主要特點
技術指標參數表（表一）
|
指標名稱 |
技術參數 |
|
質量流量測量準確度 |
±[0.2% +(零點穩定度/瞬時質量流量×100%)] |
|
質量流量測量重復性 |
±(1/2)×[0.2% +(零點穩定度/瞬時質量流量×100%)] |
|
密度測量范圍 |
0.2 g/cm3～3.5g/cm3 |
|
密度測量準確度 |
±0.002g/cm3 |
|
溫度測量范圍 |
-60℃～+200℃ |
|
溫度測量準確度 |
±1℃ |
|
電流輸出 |
4mA～20mA |
|
頻率輸出 |
0Hz～10kHz |
|
批控繼電器觸點容量 |
24V/0.1A |
|
批控繼電器觸點形式 |
常開（用戶訂貨時說明，可改為常閉） |
基本參數
工作環境參數表（表二）
|
名 稱 |
參 數 |
|
流體介質溫度 |
-40℃～+200℃ |
|
工作環境溫度 |
0℃～+40℃ |
|
工作環境濕度 |
≤90% RH，非冷凝 |
|
大氣壓力 |
86kPa～106kPa |
|
變送器供電要求 |
電源電壓: (24±10%)V |
|
整機功率 |
＜ 15W |
規格型號及基本參數表（表三）
|
規格型號 |
公 稱 通 徑 （mm） |
流 量 范 圍 （t/h） |
計 量 范 圍 （t/h） |
工 作 壓 力 上 限 （MPa） |
零點穩定度 （t/h） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.04 |
0.004～0.04 |
30.0 |
0.00001 |
353.68 |
|
DN2 |
2 |
0～0.16 |
0.016～0.16 |
30.0 |
0.00004 |
88.419 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
30.0 |
0.00008 |
39.298 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
30.0 |
0.00016 |
19.649 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
30.0 |
0.0002 |
4.9122 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.1832 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
0.9022 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.3343 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.1965 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
|
DN150 |
150 |
0～550 |
55～550 |
2.5 |
0.03 |
0.0234 |
