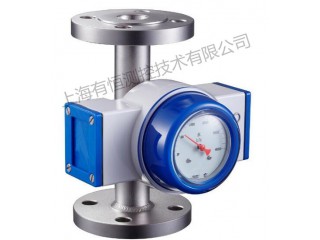

點擊圖片查看原圖

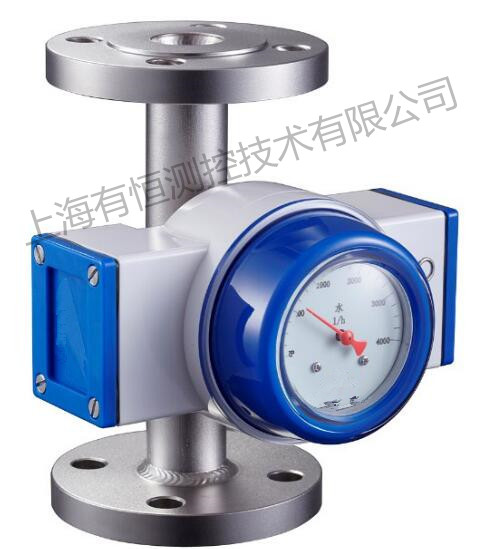

指針式流量開關參數特點
◆口 徑：DN15~DN250
◆精 度：12%
◆重復性：±2.5%
◆溫 度：標準≤85℃, zui大≤300℃
◆壓力等級：0.6-4.0 MPa（高壓可選）
◆信號輸出：報警點輸出可配套晶體管繼電器使用（本安型）
◆流線型結構設計、堅固耐用
◆磁性耦合測量系統
◆安裝方向任意；垂直、水平安裝任意
◆多種材料的選擇
◆測量量程寬廣
◆清晰的流量顯示刻度、讀取方便，旋轉指針、分度刻度
|
LS1 |
LS3 |
|
◆ 管螺紋連接：DN20-DN50(3/4″—2″) ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。 ◆ 測量結構3或5 |
◆ 法蘭連接：DN80（65）—DN200（3〃—8〃）。 ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。 ◆ 測量結構16 |
|
LS2 |
LS4 |
|
◆ 法蘭連接：DN15—DN50/65（1/2〃—2〃） ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。 ◆ 測量結構3或5 |
◆ 法蘭連接：DN250（10〃）。 ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。（內置大功率繼電器） ◆ 測量結構16
|
