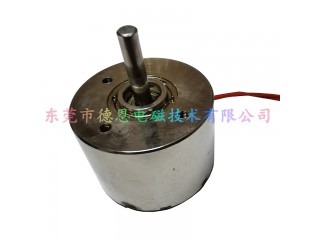

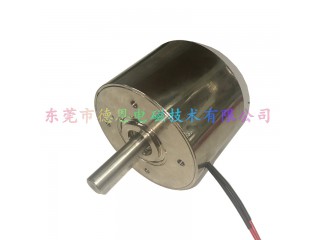

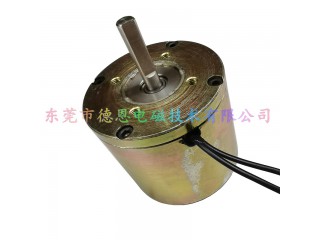

主體直徑50厚度35（mm）活動軸6mm
旋轉電磁鐵產品可分逆時針與順時針旋轉狀態，選擇時請注意區分
通電后做旋轉運動時無軸向位移，旋轉角度可達到0-80度，也可定制別的角度
采用CNC加工的螺旋面，使之在做旋轉運動時無軸向位移順暢不卡住，
根據電磁吸合原理，采用斜面結構，在通電吸合時，借助斜面使其產生角度旋轉，輸出無軸向位移的轉距。當線圈通電后，鐵心和銜鐵被磁化，成為極性相反的兩塊磁鐵，它們之間產生電磁吸力。當吸力大于彈簧的反作用力時，銜鐵開始向著鐵心方向運動。當線圈中的電流小于某一定值或中斷供電時，電磁吸力小于彈簧的反作用力，銜鐵將在反作用力的作用下返回原來的釋放位置。
安裝方式在主體側面螺紋孔，或定制成別的安裝方式
工作制分為：長期工作制、短期工作制和重復短期工作制。
長期工作制:電器工作時間很長,一般不小于發熱時間常數,工作期間，產品的溫度達到或接近溫升限值（產品溫度不再升高）。工作停止后,產品的溫度又降到周圍介質溫度。長期工作制散熱是主要的。
短期工作制：電器工作時間很短，一邊小于發熱時間常數，工作期間，產品的溫度達不到溫升限值，工作停止后，產品的溫度又降到周圍介質溫度。短期工作制（產品本身熱容）是主要方面。
重復短期工質制：產品工作和停止交替進行，工作時產品溫度達不到溫升限值，停止時產品降不到周圍介質溫度。
旋轉電磁鐵，斜面位移電磁鐵
